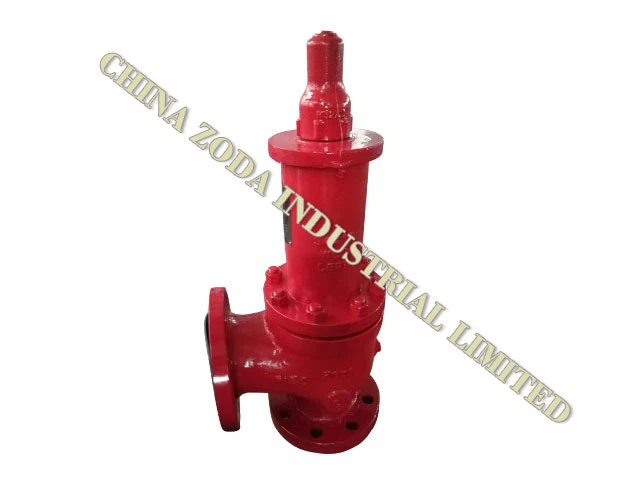

Una vàlvula de seguretat de manxa equilibrada és un tipus especialitzat de vàlvula de seguretat dissenyada per proporcionar un alleujament de pressió precís i fiable en una varietat d'aplicacions industrials.
Vàlvula de seguretat de baixa elevació
Seient metall a metall
Connexió amb brides segons segons ANSI B16.5
Compliment d'estàndards
Disseny i fabricació: API RP 520
Cara a cara (extrem a extrem): API 526
Prova i inspecció: API 527
Com funciona
1.Conjunt de manxa: al nucli de la vàlvula de seguretat de manxa equilibrada hi ha un conjunt de manxa. La manxa és una estructura flexible, semblant a un acordió, feta típicament de metall que s'expandeix i es contrau en resposta als canvis de pressió. Serveix com a element sensor de la vàlvula.
2. Disseny equilibrat: a diferència de les vàlvules de seguretat convencionals on la molla o el pes està directament exposat al fluid del procés, la vàlvula de seguretat de manxa equilibrada presenta un disseny que aïlla el fluid del procés del mecanisme de molla. Aquest disseny garanteix que el rendiment de la vàlvula no es vegi afectat per variacions de contrapressió o fluctuacions en les condicions del procés.
3.Accionament: quan la pressió dins del sistema supera la pressió establerta de la vàlvula, el conjunt de la manxa s'expandeix a causa de l'augment de la pressió. Aquest moviment d'expansió es transmet al mecanisme intern de la vàlvula, fent que s'obri i iniciï l'alleujament de pressió.
4.Segellat fiable: quan la pressió disminueix a un nivell segur, la manxa es contrau, tancant la vàlvula i tancant el flux de fluid. Aquest mecanisme de segellat fiable evita qualsevol alliberament addicional de fluid un cop s'ha alleujat la pressió.
Avantatge
1. Insensible a la contrapressió: a diferència de les vàlvules de seguretat convencionals, que poden experimentar variacions de rendiment a causa dels canvis en la contrapressió, les vàlvules de manxa equilibrada estan dissenyades per ser insensibles als efectes de la contrapressió. Això garanteix un funcionament coherent i fiable fins i tot en sistemes amb pressions aigües avall fluctuants.
2. Manteniment reduït: el disseny de la manxa equilibrada minimitza el desgast i la fatiga dels components de la vàlvula, la qual cosa allarga la vida útil i redueix els requisits de manteniment. Això pot comportar un estalvi de costos i una major eficiència operativa a llarg termini.
3. Compliment de la normativa: molts sectors industrials estan subjectes a les normatives i normes que regulen els sistemes d'alleujament de pressió. Les vàlvules de seguretat de manxa equilibrada sovint es dissenyen i es posen a prova per complir amb aquests requisits, assegurant que compleixen els criteris de seguretat i rendiment necessaris.
Dimensions principals
Especificació de la propietat principal
|
Pressió Mormal |
PN |
150 |
300 |
600 |
900 |
150 |
|
Força corporal |
Ps (Mpa) |
3 |
7.5 |
15 |
22.5 |
38 |
|
Establir pressió |
Pk (Mpa) |
0.1-2 |
1.6-5 |
3.2-10 |
8-25 |
10-25 |
|
Pressió del segell |
Pm (Mpa) |
90% Pk |
||||
|
Pressió de reposició |
Ph (Mpa) |
Superior o igual al 90%Pk |
||||
|
Alleujament de la pressió |
Pp (Mpa) |
Menys o igual a 1,1 Pk |
||||
|
Alçada d'elevació |
H (mm) |
Major o igual a 1/4 d0 |
||||
|
Temps adequat |
Menys o igual a 200 graus |
|||||
|
Mitjà adequat |
C (WCB)P, R (SS304, SS316) |
Gsa, nítric líquid, àcid acètic, gas, líquid |
||||
Codi del diàmetre de la gola
|
Codi |
Diàmetre |
Codi |
Diàmetre |
|
D |
10 |
L |
20 |
|
E |
13 |
M |
55 |
|
F |
16 |
N |
60 |
|
G |
20.5 |
P |
72 |
|
H |
26 |
R |
96 |
|
J |
33 |
R |
115 |
|
K |
40 |
T |
148 |
